Manuel de réparation de la Toyota Prius 2018: Bague D'etancheite De Boite-pont Hybride

Manuel de réparation de la Toyota Prius 2018 / Transmission / Boite De Vitesses/boite-pont Hybride P610 / Bague D'etancheite De Boite-pont Hybride

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*1

BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

*2

BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

●

Pièce non réutilisable

Graisse MP

Remplacement

REMPLACEMENT

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de la bague d'étanchéité d'arbre de roue avant gauche ou de la bague d'étanchéité d'arbre de roue avant droite, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Réglage de la géométrie des roues avant
  1. Supprimer les données de calibrage du point zéro.
  2. Effectuer le calibrage du point zéro du capteur d'embardée et d'accélération.
  • Les DTC sont enregistrés
  • Le témoin ABS s'allume
  • Le témoin de frein / jaune (dysfonctionnement mineur) s'allume
  • Le témoin de dérapage s'allume
  • VSC désactivé ou défectueux

PROCEDURE

1. DEPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT

Cliquer ici

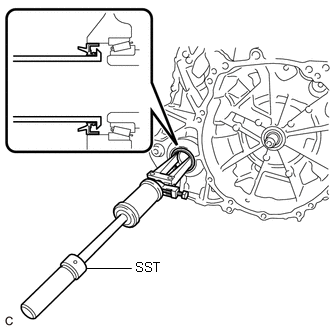

2. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

(a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue avant gauche de l'ensemble de boîte-pont de véhicule hybride.

SST: 09308-00010

REMARQUE:

Veiller à ne pas endommager l'ensemble de boîte-pont de véhicule hybride.

3. DEPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

(a) A l'aide du SST, déposer la bague d'étanchéité d'arbre de roue avant droit de l'ensemble de boîte-pont de véhicule hybride.

SST: 09308-00010

REMARQUE:

Veiller à ne pas endommager l'ensemble de boîte-pont de véhicule hybride.

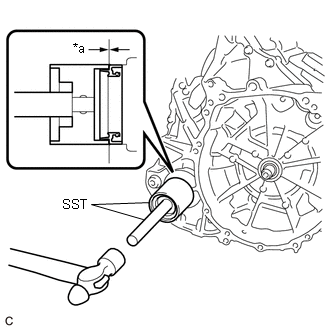

4. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

(a) A l'aide du SST et d'un marteau, reposer une bague d'étanchéité d'arbre de roue avant droit neuve sur l'ensemble de boîte-pont de véhicule hybride.

SST: 09710-30050

SST: 09950-70010

09951-07100

Profondeur standard:

-0,5 à 0,5 mm (-0,0197 à 0,0197 po)

REMARQUE:

  • S'assurer qu'aucun corps étranger n'adhère à la lèvre de la bague d'étanchéité d'arbre de roue avant droit.
  • Ne pas reposer la bague d'étanchéité d'arbre de roue avant droit en oblique.

*a

Profondeur

(b) Enduire la lèvre de la bague d'étanchéité d'arbre de roue avant droite à l'aide d'un peu de graisse MP.

5. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

(a) A l'aide du SST et d'un marteau, reposer une bague d'étanchéité d'arbre de roue avant gauche neuve sur l'ensemble de boîte-pont de véhicule hybride.

SST: 09649-17010

SST: 09950-70010

09951-07100

Profondeur standard:

-0,5 à 0,5 mm (-0,0197 à 0,0197 po)

REMARQUE:

  • S'assurer qu'aucun corps étranger n'adhère à la lèvre de la bague d'étanchéité d'arbre de roue avant gauche.
  • Ne pas reposer la bague d'étanchéité d'arbre de roue avant gauche en oblique.

*a

Profondeur

(b) Enduire la lèvre de la bague d'étanchéité d'arbre de roue avant gauche à l'aide d'un peu de graisse MP.

6. REPOSER L'ENSEMBLE D'ARBRE DE ROUE AVANT

Cliquer ici
