Manuel de réparation de la Toyota Prius 2018: Capteur De Position D'arbre A Cames
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

*1 | CAPTEUR DE POSITION D'ARBRE A CAMES |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*3 | DURITE D'ALIMENTATION EN VAPEURS DE CARBURANT N° 1 |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
* | A utiliser avec une clé à écrou de raccord |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
2. DEPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES

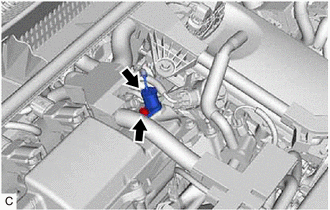

(a) Débrancher la durite d'alimentation en vapeurs de carburant n° 1 du tuyau d'alimentation en vapeurs de carburant. |
|
(b) Débrancher le connecteur de capteur de position d'arbre à cames. |
|
(c) Déposer le boulon et le capteur de position d'arbre à cames du sous-ensemble de cache-soupapes.
REMARQUE:
Si le capteur de position d'arbre à cames a subi un choc ou une chute, le remplacer.
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE POSITION D'ARBRE A CAMES
(a) Appliquer une fine couche d'huile moteur sur le joint torique du capteur de position d'arbre à cames.
REMARQUE:
En cas de réutilisation d'un capteur de position d'arbre à cames, vérifier le joint torique.
(b) Reposer provisoirement le capteur de position d'arbre à cames sur le sous-ensemble de cache-soupapes. REMARQUE:
|
|
(c) A l'aide d'une clé à écrou de raccord (10 mm), serrer le boulon.
Torque:
Couple de serrage prescrit :
10 N·m {102 kgf·cm, 7 ft·lbf}
CONSEIL:
- Calculer la valeur de la clé dynamométrique lorsque vous modifiez la longueur de bras de levier de la clé dynamométrique.
Cliquer ici
- Lors de l'utilisation d'une clé à écrou de raccord de 10 mm (longueur de
bras de levier de 22 mm (0,866 po)) + clé dynamométrique (longueur de
bras de levier de 162 mm (6,38 po)):
8,8 N*m (90 kgf*cm, 78 lbf*po)
(d) Rebrancher le connecteur de capteur de position d'arbre à cames.
(e) Brancher la durite d'alimentation en vapeurs de carburant n° 1 sur le tuyau d'alimentation en vapeurs de carburant.
2. RECHERCHER UNE EVENTUELLE FUITE D'HUILE
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
