Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la moulure extérieure de pare-brise sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Sous-ensemble de vitre de pare-brise |
Régler la caméra de reconnaissance de marche avant |
|
|
REMARQUE:
Lors du remplacement de la vitre de pare-brise sur un véhicule équipé d'une caméra de reconnaissance de la zone avant, veiller à utiliser une pièce d'origine Toyota. Si une pièce qui n'est pas d'origine Toyota est utilisée, la caméra de reconnaissance de la zone avant risque de ne pas pouvoir être posée en raison d'un support qui manque. En outre, le système de régulateur de vitesse dynamique à radar, le système d'avertissement de sortie de bande de circulation, le système de sécurité préventive, le système de caméra de reconnaissance de zone avant ou le système de feux de route automatique risque de ne pas fonctionner correctement en raison d'une différence de transmission ou de bordure de céramique noire.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA MOULURE EXTERIEURE DE PARE-BRISE
(a) Appliquer du ruban adhésif de protection autour de la moulure extérieure de pare-brise.
Ruban adhésif de protection |

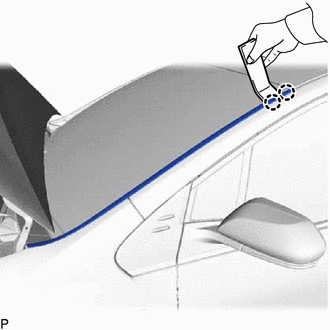

(b) A l'aide d'un extracteur de moulure, libérer les 2 griffes. |
|
(c) A l'aide d'un tournevis, libérer les 10 griffes, comme indiqué sur le schéma.
Déposer dans ce sens |
(d) Libérer le guide et déposer la moulure extérieure de pare-brise. |
|
2. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 2
CONSEIL:
Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 2 est nécessaire.
(a) Libérer l'agrafe comme indiqué sur le schéma afin de déposer l'agrafe de moulure extérieure de pare-brise n° 2.
Déposer dans ce sens |
3. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 1
CONSEIL:
Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 1 est nécessaire.
(a) Libérer les 5 griffes comme indiqué sur le schéma pour déposer les 5 agrafes de moulure extérieure de pare-brise n° 1.
Déposer dans ce sens |
4. DEPOSER L'AGRAFE DE MOULURE EXTERIEURE DE PARE-BRISE N° 3
CONSEIL:
Effectuer la procédure suivante uniquement lorsque le remplacement d'une agrafe de moulure extérieure de pare-brise n° 3 est nécessaire.
(a) Déposer le sous-ensemble de vitre de pare-brise.
Cliquer ici
(b) Introduire un foret de 4,0 mm (0,157 po) sur une perceuse.
(c) Entourer de ruban adhésif le foret de 4,0 mm (0,157 po) à 5,0 mm (0,197 po) de l'extrémité comme indiqué sur le schéma. Mesure standard:
REMARQUE: Ce ruban adhésif sur le foret de 4,0 mm (0,157 po) sert à éviter qu'il n'entre trop profondément. |
|
(d) Appuyer légèrement le foret contre les agrafes de moulure extérieure de pare-brise n° 3 pour percer les flasques d'agrafe de moulure extérieure de pare-brise n° 3 et déposer les 5 agrafes de moulure extérieure de pare-brise n° 3. ATTENTION: Prudence lors de la manipulation des agrafes de moulure extérieure de pare-brise n° 3 car elles peuvent être brûlantes. REMARQUE:
|
|
(e) A l'aide d'un aspirateur, aspirer les fragments d'agrafe de moulure extérieure de pare-brise n° 3 et les copeaux des zones percées.
