REPOSE

PROCEDURE

1. REPOSER L'ECU DE COMMANDE DE VEHICULE HYBRIDE

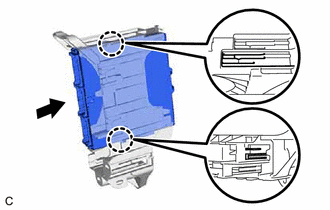

(a) Engager les 2 griffes pour reposer l'ECU de commande de véhicule hybride comme indiqué sur le schéma.

REMARQUE:

S'assurer que l'ECU de commande de véhicule hybride est solidement posée.

2. REPOSER LE BOITIER D'INTEGRATION DROIT D'ECU

(a) Reposer le boîtier d'intégration d'ECU droit avec le boulon et les 2 écrous.

(b) Engager les 3 attaches.

(c) Brancher les 3 connecteurs d'ECU de commande de véhicule hybride et déplacer chaque levier de verrouillage comme indiqué sur le schéma pour verrouiller les connecteurs.

*a

Levier de verrouillage

(d) Brancher chaque connecteur.

3. REPOSER L'ENSEMBLE DE PORTE DE BOITE A GANTS

Cliquer ici

4. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Cliquer ici

5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

6. EFFECTUER L'INITIALISATION

Cliquer ici
