Manuel de réparation de la Toyota Prius 2018: Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de bloc de jonction de batterie HV, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédures nécessaires |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
La borne de la batterie auxiliaire est débranchée/rebranchée |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
système de sonar de détection de distance intelligent*1 | |||
Système de guidage au stationnement perfectionné simple*1 | |||
Système de sécurité préventive | |||
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
ATTENTION:
- Les faisceaux de câbles et les connecteurs orange indiquent des circuits
à haute tension. Pour éviter toute décharge électrique, il convient de
suivre la procédure décrite dans le manuel de réparation.
Cliquer ici
- Pour éviter toute décharge électrique, porter des gants isolants lors de tout travail sur les faisceaux de câbles et les pièces constitutives du système à haute tension.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.
Cliquer ici
2. DEPOSER LA POIGNEE DE PRISE D'ENTRETIEN
Cliquer ici
3. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
4. DEPOSER LE JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1
Cliquer ici
5. DEPOSER LA PLAQUE DE PROTECTION ETANCHE GAUCHE
Cliquer ici
6. DEPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
9. DEBRANCHER LE CABLE DE MOTEUR
Cliquer ici
10. DEPOSER L'ENSEMBLE DE CACHE DU CONNECTEUR
Cliquer ici
11. VERIFIER LA TENSION DE LA BORNE
Cliquer ici
12. REPOSER L'ENSEMBLE DE CACHE DU CONNECTEUR
Cliquer ici
13. BRANCHER LE CABLE DU MOTEUR
Cliquer ici
14. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT
Cliquer ici
16. REPOSER LE RENFORT DE FIXATION DE CARROSSERIE D'AUVENT GAUCHE
Cliquer ici
17. REPOSER LA PLAQUE DE PROTECTION ETANCHE GAUCHE
Cliquer ici
18. REPOSER LE JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1
Cliquer ici
19. REPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
20. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
21. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
22. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
23. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE GAUCHE
Cliquer ici
24. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
25. DEPOSER LE CACHE LATERAL INFERIEUR ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
26. DEPOSER LE CACHE INFERIEUR ARRIERE
Cliquer ici
27. DEPOSER LE SOUS-ENSEMBLE DE PIED D'ASSISE DE SIEGE ARRIERE
Cliquer ici
28. DEPOSER L'ENSEMBLE DE SOUFFLANTE DE REFROIDISSEMENT DE BATTERIE
Cliquer ici
29. DEPOSER LE PANNEAU DE COUVERCLE DE BATTERIE HV N° 1 DROIT
Cliquer ici
30. DEBRANCHER LE CABLE DE PLANCHER HV
Cliquer ici
31. DEBRANCHER LE CABLE DE PLANCHER
Cliquer ici
32. DEPOSER LA CONDUITE D'ECHAPPEMENT DE BATTERIE HYBRIDE N° 1
Cliquer ici
33. DEBRANCHER LE CABLE DE PLANCHER
Cliquer ici
34. DEPOSER LE SOUS-ENSEMBLE DE COUVERCLE SUPERIEUR DE BATTERIE HYBRIDE N° 1
Cliquer ici
35. DEPOSER L'ENSEMBLE DE BLOC DE JONCTION DE BATTERIE HV
ATTENTION:
Veiller à porter des gants isolants et des lunettes de sécurité.

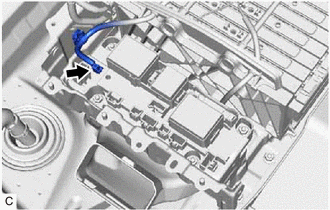

(a) Déposer le boulon et débrancher l'ensemble de prise de batterie de véhicule électrique. |
|
(b) Débrancher le connecteur d'ensemble de bloc de jonction de batterie HV. REMARQUE: Isoler les connecteurs débranchés à l'aide de ruban isolant. |
|
(c) Libérer l'attache.
(d) Libérer les 2 griffes et ouvrir la protection de faisceau de câbles. |
|
(e) Débrancher le connecteur d'ensemble de bloc de jonction de batterie HV. REMARQUE: Isoler les connecteurs débranchés à l'aide de ruban isolant. |
|
(f) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer la protection de faisceau de câbles. |
|
(g) Débrancher le connecteur d'ensemble de bloc de jonction de batterie HV. |
|
(h) Déposer les 4 écrous et l'ensemble de bloc de jonction de batterie HV du sous-ensemble de protection de batterie hybride n° 1. REMARQUE: Si l'ensemble de bloc de jonction de batterie HV a subi un choc ou une chute, le remplacer par un neuf. |
|
