Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de récepteur de navigation sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée

Procédure nécessaire

Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées

Lien

Débrancher le câble de la borne négative de la batterie auxiliaire

Mémoriser l'angle mort de braquage

Système d'alerte de sortie de bande de circulation (avec commande de direction)

système de sonar de détection de distance intelligent*1

Système de guidage au stationnement perfectionné simple*1

Système de sécurité préventive

Initialiser la serrure de la porte de coffre

Système de verrouillage centralisé des portes

*1: Lors de l'exécution de l'apprentissage à l'aide du Techstream.

Cliquer ici

PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.

Cliquer ici

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER L'EXTREMITE DROITE DU PANNEAU DE FINITION DE TABLEAU DE BORD

Cliquer ici

4. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

Cliquer ici

5. DEPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT

(a) Déposer les 4 boulons.

(b) Tirer l'ensemble de récepteur de navigation avec support vers l'arrière du véhicule et libérer les 2 guides.

Déposer dans ce sens

(c) Débrancher chaque connecteur et déposer l'ensemble de récepteur de navigation avec support.

6. DEBRANCHER L'ENSEMBLE DE TUNER DE L'ELEMENT STEREO AVEC CABLE (avec radio de satellite)

(a) Débrancher les 3 connecteurs afin de débrancher l'ensemble de tuner de l'élément stéréo avec câble.

7. DEPOSER LE SUPPORT DE RADIO N° 1

(a) sans radio satellite:

(1) Déposer les 3 vis et le support radio n° 1.

(b) avec radio satellite:

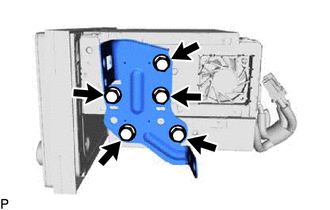

(1) Déposer les 5 vis et le support radio n° 1.

8. DEPOSER LE SUPPORT DE RADIO N° 2

(a) sans radio satellite:

(1) Déposer les 3 vis et le support radio n° 2.

(b) avec radio satellite:

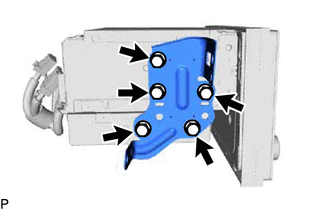

(1) Déposer les 5 vis et le support radio n° 2.

9. DEPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION

10. DEPOSER L'ENSEMBLE DE TUNER DE L'ELEMENT STEREO AVEC CABLE (avec radio de satellite)
