Manuel de réparation de la Toyota Prius 2018: Remontage
REMONTAGE
PROCEDURE
1. REPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE

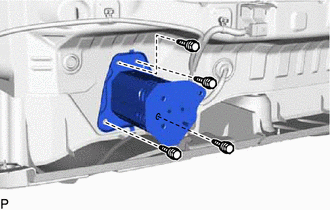

(a) Reposer le sous-ensemble de bras gauche de pare-chocs arrière avec les 4 boulons. Torque: 18 N·m {184 kgf·cm, 13 ft·lbf} | |
2. REPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
3. REPOSER LE RENFORT DE PARE-CHOCS ARRIERE N° 1
(a) Reposer le renfort de pare-chocs arrière n° 1 avec les 6 boulons. Torque: 34 N·m {347 kgf·cm, 25 ft·lbf} | |
4. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE
(a) Reposer les 3 agrafes. |
|
(b) Reposer le joint latéral de pare-chocs arrière gauche à l'aide de l'agrafe latéral de pare-chocs arrière.
5. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
6. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE GAUCHE
(a) Engager la griffe comme indiqué sur le schéma.
Reposer dans ce sens (1) | |
Reposer dans ce sens (2) |
(b) Engager le guide, comme indiqué sur le schéma.
(c) Engager les 3 agrafes, comme indiqué sur le schéma pour reposer le dispositif de retenue latéral de pare-chocs arrière gauche.
Poser dans ce sens |
7. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. REPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE N° 3
CONSEIL:
Lors de la repose du rembourrage de pare-chocs arrière n° 3, chauffer l'ensemble de pare-chocs arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Ensemble de pare-chocs arrière |
40 à 60°C (104 à 140°F) |
ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.
(a) Nettoyer la surface de l'ensemble de pare-chocs arrière.
(1) A l'aide d'une lampe chauffante, chauffer la surface d'ensemble de pare-chocs arrière.
(2) Retirer le ruban adhésif double face de l'ensemble de pare-chocs arrière.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Retirer la feuille de protection du rembourrage de pare-chocs arrière n° 3 neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(c) Reposer le rembourrage de pare-chocs central arrière n° 3, comme indiqué sur le schéma. CONSEIL:
|
|
9. REPOSER LE JOINT DE BRAS DE PARE-CHOCS ARRIERE
CONSEIL:
Lors de la repose du joint de bras de pare-chocs arrière, chauffer l'ensemble de pare-chocs arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Ensemble de pare-chocs arrière |
40 à 60°C (104 à 140°F) |
ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.
(a) Nettoyer la surface de l'ensemble de pare-chocs arrière.
(1) A l'aide d'une lampe chauffante, chauffer la surface d'ensemble de pare-chocs arrière.
(2) Retirer le ruban adhésif double face de l'ensemble de pare-chocs arrière.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Déposer la feuille de protection du joint de bras de pare-chocs arrière neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(c) Reposer le joint de bras de pare-chocs arrière, comme indiqué sur le schéma. CONSEIL:
|
|
10. REPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE N° 2
CONSEIL:
Lors de la repose du rembourrage de pare-chocs arrière n° 2, chauffer l'ensemble de pare-chocs arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Ensemble de pare-chocs arrière |
40 à 60°C (104 à 140°F) |
ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.
(a) Nettoyer la surface de l'ensemble de pare-chocs arrière.
(1) A l'aide d'une lampe chauffante, chauffer la surface d'ensemble de pare-chocs arrière.
(2) Retirer le ruban adhésif double face de l'ensemble de pare-chocs arrière.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Retirer la feuille de protection du rembourrage de pare-chocs arrière n° 2 neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(c) Reposer le rembourrage de pare-chocs central arrière n° 2, comme indiqué sur le schéma. CONSEIL:
|
|
11. REPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE N° 1
CONSEIL:
Lors de la repose du rembourrage de pare-chocs arrière n° 1, chauffer l'ensemble de pare-chocs arrière à l'aide d'une lampe chauffante.
Température de chauffage
Elément | Température |
---|---|
Ensemble de pare-chocs arrière |
40 à 60°C (104 à 140°F) |
ATTENTION:
- Ne pas toucher les pièces chauffées ni la lampe chauffante. Le fait de toucher celle-ci peut provoquer des brûlures.
- Le contact avec les pièces ayant chauffé sur une longue durée peut provoquer des brûlures.
*a | Pièce chaude |
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement l'ensemble de pare-chocs arrière.
(a) Nettoyer la surface de l'ensemble de pare-chocs arrière.
(1) A l'aide d'une lampe chauffante, chauffer la surface d'ensemble de pare-chocs arrière.
(2) Retirer le ruban adhésif double face de l'ensemble de pare-chocs arrière.
(3) Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(b) Retirer la feuille de protection du rembourrage de pare-chocs arrière n° 1 neuf.
CONSEIL:
Après avoir retiré la feuille de protection, éviter tout contact entre la surface adhésive et des corps étrangers.
(c) Reposer le rembourrage de pare-chocs central arrière n° 1, comme indiqué sur le schéma. CONSEIL:
|
|
12. REPOSER L'ORIFICE DE REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE GAUCHE (pour type A)
(a) Engager les 2 guides et les 3 griffes comme indiqué sur le schéma.
Poser dans ce sens |
(b) Reposer l'orifice de remplissage d'extension de pare-chocs arrière gauche avec les 2 agrafes. |
|
13. REPOSER L'ORIFICE DE REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE GAUCHE (pour type B)
(a) Engager les 2 guides et les 3 griffes comme indiqué sur le schéma.
Poser dans ce sens |
(b) Reposer l'orifice de remplissage d'extension de pare-chocs arrière gauche avec les 2 agrafes. |
|
14. REPOSER L'ORIFICE DE REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
15. REPOSER LE BUTOIR DE PARE-CHOCS CENTRAL ARRIERE (pour type A)
(a) Engager les 14 griffes comme indiqué sur le schéma.
Poser dans ce sens |
(b) Reposer le butoir de pare-chocs arrière central avec les 2 vis. |
|
16. REPOSER LE BUTOIR DE PARE-CHOCS CENTRAL ARRIERE (pour type B)
(a) Engager les 16 griffes comme indiqué sur le schéma.
Poser dans ce sens | - |
- |
(b) Reposer les 2 agrafes.
(c) Reposer le butoir de pare-chocs arrière central avec les 2 vis.
17. REPOSER LE BOUCLIER INFERIEUR DE PARE-CHOCS ARRIERE
(a) Engager le crochet.
*a | Crochet |
Poser dans ce sens |
(b) Engager les 2 griffes comme indiqué sur le schéma pour reposer le cache de pare-chocs inférieur arrière.
18. REPOSER LE CABLE DE COMPARTIMENT A BAGAGES N° 3
(a) sans système d'aide au stationnement intuitif: (1) Engager les 7 attaches pour reposer le câble de compartiment à bagages n° 3. |
|
(b) avec système d'aide au stationnement intuitif: (1) Engager les 12 attaches pour reposer le câble de compartiment à bagages n° 3. |
|
19. REPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE
Cliquer ici
20. REPOSER L'ENSEMBLE DE FEU ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
21. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
22. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
23. REPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
24. REPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
25. REPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
26. REPOSER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec système d'aide au stationnement intuitif)
Cliquer ici
