Manuel de réparation de la Toyota Prius 2018: Demontage

DEMONTAGE

PROCEDURE

1. DEPOSER LE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec système d'aide au stationnement intuitif)

Cliquer ici

2. DEPOSER LE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système d'aide au stationnement intuitif)

Cliquer ici

3. DEPOSER LE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système d'aide au stationnement intuitif)

Cliquer ici

4. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS LATERAL ARRIERE (avec système d'aide au stationnement intuitif)

Cliquer ici

5. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS D'ANGLE ARRIERE (avec système d'aide au stationnement intuitif)

Cliquer ici

6. DEPOSER LE DISPOSITIF DE RETENUE DE CAPTEUR A ULTRASONS CENTRAL ARRIERE (avec système d'aide au stationnement intuitif)

Cliquer ici

7. DEPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE

Cliquer ici

8. DEPOSER L'ENSEMBLE DE FEU ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

9. DEPOSER LE CABLE DE COMPARTIMENT A BAGAGES N° 3

(a) sans système d'aide au stationnement intuitif:

(1) Libérer les 7 attaches et déposer le câble de compartiment à bagages n° 3.

(b) avec système d'aide au stationnement intuitif:

(1) Libérer les 12 attaches et déposer le câble de compartiment à bagages n° 3.

10. DEPOSER LE BOUCLIER INFERIEUR DE PARE-CHOCS ARRIERE

(a) Libérer les 2 griffes comme indiqué sur le schéma.

*a

Crochet

Déposer dans ce sens

(b) Libérer le crochet pour déposer le bouclier inférieur de pare-chocs arrière.

11. DEPOSER LE BUTOIR DE PARE-CHOCS CENTRAL ARRIERE (pour type A)

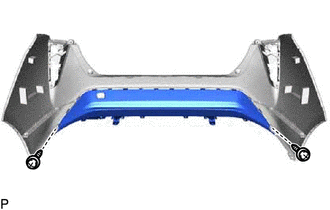

(a) Déposer les 2 vis.

(b) Libérer les 14 griffes, comme indiqué sur le schéma, pour déposer la moulure centrale de pare-chocs arrière.

Déposer dans ce sens

12. DEPOSER LE BUTOIR DE PARE-CHOCS CENTRAL ARRIERE (pour type B)

(a) Déposer les 2 vis.

(b) Déposer les 2 agrafes.

(c) Libérer les 16 griffes, comme indiqué sur le schéma, pour déposer la moulure centrale de pare-chocs arrière.

Déposer dans ce sens

-

-

13. DEPOSER L'ORIFICE DE REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE GAUCHE (pour type A)

(a) Déposer les 2 agrafes.

(b) Libérer les 3 griffes et les 2 guides comme indiqué sur le schéma pour déposer l'orifice de remplissage d'extension de pare-chocs arrière gauche.

Déposer dans ce sens

14. DEPOSER L'ORIFICE DE REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE GAUCHE (pour type B)

(a) Déposer les 2 agrafes.

(b) Libérer les 3 griffes et les 2 guides comme indiqué sur le schéma pour déposer l'orifice de remplissage d'extension de pare-chocs arrière gauche.

Déposer dans ce sens

15. DEPOSER L'ORIFICE DE REMPLISSAGE D'EXTENSION DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

16. DEPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE N° 1

(a) Déposer le rembourrage de pare-chocs arrière n° 1.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

17. DEPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE N° 2

(a) Déposer le rembourrage de pare-chocs arrière n° 2.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

18. DEPOSER LA BAGUE DE BRAS DE PARE-CHOCS ARRIERE

(a) Déposer le joint de bras de pare-chocs arrière.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

19. DEPOSER LE REMBOURRAGE DE PARE-CHOCS ARRIERE N° 3

(a) Déposer le rembourrage de pare-chocs arrière n° 3.

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

20. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Libérer les 3 agrafes comme indiqué sur le schéma.

Déposer dans ce sens

(b) Libérer le guide comme indiqué sur le schéma.

Déposer dans ce sens (1)

Déposer dans ce sens (2)

(c) Libérer la griffe, comme indiqué sur le schéma, pour déposer le dispositif de retenue latéral de pare-chocs arrière gauche.

21. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

22. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Déposer l'agrafe latéral de pare-chocs arrière.

*1

Agrafe latéral de pare-chocs arrière

(b) Déposer les 3 agrafes et le joint latéral de pare-chocs arrière gauche.

23. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

24. DEPOSER LE RENFORT DE PARE-CHOCS ARRIERE N° 1

(a) Déposer les 6 boulons et le renfort de pare-chocs arrière n° 1.

25. DEPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE

(a) Déposer les 4 boulons et le sous-ensemble de bras de pare-chocs arrière gauche.

26. DEPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.
