Manuel de réparation de la Toyota Prius 2018: Verification Sur Vehicule
VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du sous-ensemble de moyeu d'essieu avant lors de l'inspection sur le véhicule, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
La borne de la batterie auxiliaire est débranchée/rebranchée |
Mémoriser l'angle mort de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sonar de détection de distance intelligent | |||
Système de guidage au stationnement perfectionné simple | |||
Système de sécurité préventive | |||
Initialiser la serrure de la porte de coffre |
Système de verrouillage centralisé des portes |
|
REMARQUE:
- Lors de la dépose ou de la repose de l'ensemble d'étrier de frein à disque avant, le fait d'enfoncer le piston de frein à disque arrière peut provoquer un important jeu entre les plaquettes de frein et le disque de frein. Lorsque la pédale de frein est enfoncée avec une grand jeu entre les plaquettes de frein et le disque de frein, les DTC C1214 relatifs à une pression anormale du liquide de frein peut être enregistré. S'assurer d'effacer tous les DTC après avoir effectué cette opération.
- Lorsque la batterie auxiliaire est branchée, même si le contacteur d'alimentation est en position OFF, le système de commande de freinage s'active lorsque la pédale de frein est enfoncée ou lorsqu'un contacteur d'éclairage de seuil de porte s'active. Dès lors, pendant l'entretien des pièces constitutives du système de freinage, ne pas actionner la pédale de frein ou ouvrir/fermer les portes lorsque la batterie auxiliaire est branchée.
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'alimentation en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne négative (-) de la batterie auxiliaire avant de poursuivre le travail.
Cliquer ici
2. DESACTIVER LA COMMANDE DE FREINAGE
Cliquer ici
3. DEPOSER LA ROUE AVANT
Cliquer ici
4. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
Cliquer ici
5. DEPOSER LE DISQUE AVANT
Cliquer ici
6. VERIFIER LE SERRAGE DU ROULEMENT DE MOYEU D'ESSIEU AVANT

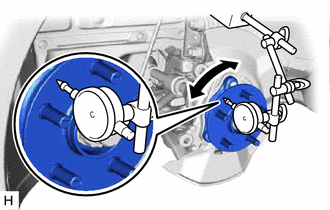

(a) A l'aide d'un comparateur à cadran, vérifier s'il n'y pas de jeu à proximité du centre du moyeu d'essieu avant. Desserrage maximum: 0,05 mm (0,00196 po) REMARQUE:
CONSEIL: Si le jeu dépasse la valeur maximum, remplacer le sous-ensemble de moyeu d'essieu avant. |
|
7. VERIFIER L'OVALISATION DU MOYEU D'ESSIEU AVANT
(a) A l'aide d'un comparateur à cadran, vérifier l'ovalisation sur la surface du sous-ensemble de moyeu d'essieu avant, à l'extérieur des boulons de moyeu d'essieu avant. Ovalisation maximum: 0,05 mm (0,00196 po) REMARQUE:
CONSEIL: Si l'ovalisation dépasse la valeur maximum, remplacer le sous-ensemble de moyeu d'essieu avant. |
|
8. REPOSER LE DISQUE AVANT
Cliquer ici
9. REPOSER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE AVANT
Cliquer ici
10. REPOSER LA ROUE AVANT
Cliquer ici
11. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(a) Brancher le connecteur du contacteur de niveau du réservoir.
(b) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
(c) Mettre le contacteur d'alimentation en position ON (READY).
(d) Enfoncer la pédale de frein et la relâcher.
(e) Supprimer les DTC.
Cliquer ici
