Manuel de réparation de la Toyota Prius 2018: Circuit d'alimentation électrique ECU
DESCRIPTION
Le circuit IG est l'alimentation électrique de l'ECU de détection de pression des pneus et le récepteur.
SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Lors du remplacement de l'ECU et du récepteur de détection de pression des pneus, relever les ID mémorisés dans l'ECU à l'aide du Techstream et en prendre note avant la dépose.
- Il est nécessaire de procéder à une initialisation
après l'enregistrement
des ID d'émetteur dans l'ECU de détection de pression des pneus après avoir remplacé l'ECU.
CONSEIL:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ECU DE DETECTION DE PRESSION DES PNEUS ET DU RECEPTEUR) |

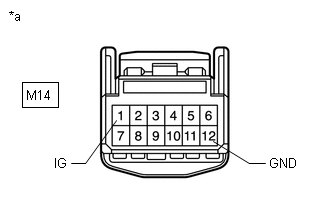

| (a) Débrancher le connecteur M14 d'ECU de détection de pression des pneus et de récepteur. |
|
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
M14-1 (IG) - Masse de carrosserie |
Contacteur d'alimentation en position ON (IG) |
10 Ã 16 V |
|
Contacteur d'alimentation en position OFF |
En dessous de 1 V |
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
M14-12 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| OK |  |
REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR |
| INCORRECT | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
