Manuel de réparation de la Toyota Prius 2018: Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose du kit de convertisseur HV, sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédures nécessaires	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
*1: Lors de l'apprentissage à l'aide du Techstream. Cliquer ici
La borne de la batterie auxiliaire est débranchée/rebranchée	Mémoriser l'angle mort de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		système de sonar de détection de distance intelligent*1
		Système de guidage au stationnement perfectionné simple*1
		Système de sécurité préventive
	Initialiser la serrure de la porte de coffre	Système de verrouillage centralisé des portes
Remplacement de l'ensemble d'inverseur avec convertisseur	Apprentissage du transformateur	Les DTC sont enregistrés Légère vibration lorsque le véhicule roule à une vitesse maximum de 5 km/h (3 mi/h) Choc ou vibration lors de l'accélération	pour batterie au nickel-métal-hydrure pour batterie lithium-ion
Remplacement de l'ECM	Enregistrer le numéro d'identification du véhicule (VIN)	Le MIL s'allume

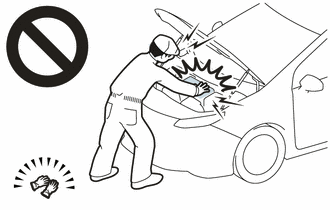

ATTENTION:

• Les faisceaux de câbles et les connecteurs orange indiquent des circuits à haute tension. Pour éviter toute décharge électrique, il convient de suivre la procédure décrite dans le manuel de réparation.

  pour BATTERIE AU NICKEL-METAL-HYDRURE: Cliquer ici

  pour BATTERIE LITHIUM-ION: Cliquer ici

• Pour éviter toute décharge électrique, porter des gants isolants lors de tout travail sur les faisceaux de câbles et les pièces constitutives du système à haute tension.

REMARQUE:

• Si des copeaux métalliques se forment lorsque les boulons sont retirés de l'ensemble d'inverseur avec convertisseur, les retirer à l'aide d'un ruban adhésif ou d'un produit équivalent.
• Utiliser un ruban adhésif sans résidus.

PROCEDURE

1. DEPOSER L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

Cliquer ici

2. DEPOSER LE SUPPORT D'INVERSEUR N° 1

Cliquer ici

3. DEPOSER LE SUPPORT D'INVERSEUR N° 2

Cliquer ici

4. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

Cliquer ici

5. S'ASSURER QUE LA TENSION DE L'INVERSEUR AVEC CONVERTISSEUR EST DE 0 V

ATTENTION:

Porter des gants isolants.

REMARQUE:

Eviter tout contact entre l'ensemble d'inverseur avec convertisseur et des corps étrangers ou de l'eau.

(a) Enlever le ruban adhésif de protection du passage de câble sous plancher HV.

*a Ruban adhésif

(b) A l'aide d'un voltmètre, mesurer la tension entre les bornes du connecteur de câble à haute tension. Tension standard: 0V CONSEIL: Utiliser la plage de mesure de 750 V DC ou plus sur le voltmètre. S'il est confirmé que la haute tension n'est pas appliquée à l'ensemble d'inverseur avec convertisseur, les procédures suivantes peuvent être effectuées sans outils ou gants isolants.

*a Position de mesure de tension

(c) Appliquer du ruban adhésif de protection sur la zone qui a été exposée.

REMARQUE:

Utiliser un ruban adhésif sans résidus.

6. NETTOYER L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

(a) A l'aide d'un chiffon, nettoyer l'extérieur de l'ensemble d'inverseur avec convertisseur et autour des boulons.

REMARQUE:

Pour éviter que des corps étrangers ne pénètrent dans l'ensemble d'inverseur avec convertisseur, veiller à ce que le ruban adhésif de protection partielle ne se décolle pas partiellement.

7. COMMENT EVITER L'ELECTRICITE STATIQUE

SST: 09890-47010

REMARQUE:

• Il faut éliminer l'électricité statique lors de la dépose/de la pose de l'ensemble d'inverseur avec convertisseur.
• Ne pas toucher aux composants électriques d'une carte de circuit imprimé.
• Tenir les vêtements éloignés des composants électriques.
• Placer l'ensemble d'inverseur avec convertisseur et tout composant électronique déposé sur le SST (tapis antistatique).

(a) Porter une sangle pour poignet antistatique.

(b) Brancher l'agrafe de mise à la masse du tapis antistatique correctement sur le point de masse fourni dans l'atelier ou sur un établi (boulon d'ancrage).

CONSEIL:

Si le câble d'agrafe de mise à la masse est trop court, utiliser un câble d'extension.

(c) Brancher fermement l'agrafe de mise à la masse de la sangle de poignée antistatique sur le point spécifié du tapis antistatique.

(d) Lors de la manipulation des pièces constitutives internes de l'ensemble d'inverseur avec convertisseur, utiliser uniquement des gants antistatiques ou travailler mains nues afin d'éviter d'endommager les pièces avec de l'électricité statique ou le contact avec des corps étrangers.

8. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour inverseur)

(a) Placer l'ensemble d'inverseur avec convertisseur sur un support, comme indiqué sur le schéma. REMARQUE: Veiller à utiliser le support car, dans le cas contraire, les connecteurs basse tension ou le cache supérieur d'inverseur pourraient être endommagés. Veiller à placer l'ensemble d'inverseur avec convertisseur sur le support pour orienter les tuyaux de liquide de refroidissement vers le bas.

(b) Brancher correctement la fiche de masse de la sangle de poignet antistatique sur l'ensemble d'inverseur avec convertisseur.

(c) Déposer les 2 bouchons des tuyaux de liquide de refroidissement et vidanger le liquide de refroidissement (pour l'inverseur).

(d) Insuffler de l'air comprimé dans l'ensemble d'inverseur avec convertisseur pour expulser le plus possible de liquide de refroidissement (pour inverseur). REMARQUE: Veiller à ne pas endommager les tuyaux de liquide de refroidissement. Envoyer de l'air comprimé dans le tuyau de liquide de refroidissement de couleur argentée. CONSEIL: Utiliser un chiffon comme indiqué sur le schéma éviter que le liquide de refroidissement (pour l'inverseur) ne gicle. Couvrir l'orifice d'entrée d'air avec un chiffon pour réduire la fuite d'air. (1) Reposer les 2 bouchons sur les tuyaux de liquide de refroidissement.

9. DEPOSER LE CACHE DE CONVERTISSEUR

(a) Déposer les 8 boulons.

(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le cache de convertisseur de l'ensemble d'inverseur avec convertisseur.

*a

Ruban adhésif de protection

-

-

REMARQUE:

• Veiller à ne pas endommager les surfaces d'étanchéité de l'ensemble d'inverseur avec convertisseur.
• Ne pas toucher ni laisser de la graisse ou de l'huile entrer en contact avec les surfaces d'étanchéité de l'ensemble d'inverseur avec condenseur.
• Veiller à ne pas endommager les surfaces d'étanchéité de l'ensemble d'inverseur avec convertisseur.
• Pour éviter d'endommager les pièces constitutives internes de l'ensemble d'inverseur avec convertisseur, ne pas introduire le tournevis de manière excessive.

10. DEPOSER LE JOINT D'ETANCHEITE DE L'ENSEMBLE D'INVERSEUR AVEC CONVERTISSEUR

REMARQUE:

• Ne pas laisser de la pâte étanchéifiante enlevée pénétrer dans l'ensemble d'inverseur avec convertisseur.
• Ne pas toucher à la carte de circuit imprimé.
• Eviter tout contact avec de l'humidité.

(a) Avec un doigt, enlever toute coulure de pâte étanchéifiante dans l'ensemble d'inverseur avec convertisseur.

CONSEIL:

Veiller à enlever toute trace de garniture d'étanchéité qui aurait pu couler vers l'intérieur de l'ensemble d'inverseur avec convertisseur avant de reposer le cache de dépose de pâte étanchéifiante car, dans le cas contraire, la pâte étanchéifiante pourrait être enfoncée dans l'ensemble d'inverseur avec convertisseur.

(b) Casser net le cache de dépose de pâte étanchéifiante et gratter chaque ligne.

(c) Placer le cache de dépose de pâte étanchéifiante sur l'ensemble d'inverseur avec convertisseur et le fixer à l'aide de ruban adhésif. REMARQUE: S'assurer que le cache de dépose de pâte étanchéifiante est bien en contact avec la surface intérieure de l'ensemble d'inverseur avec convertisseur et ne présente aucun jeu.

*a Ruban adhésif

(d) Placer l'ensemble d'inverseur avec convertisseur sur son côté sur un tapis antistatique, comme indiqué sur le schéma. REMARQUE: S'assurer que l'ouverture de connecteur MG dans l'ensemble d'inverseur avec convertisseur est orientée vers le haut. S'assurer que l'ensemble d'inverseur avec convertisseur est correctement orienté car, dans le cas contraire, la pâte étanchéifiante risque de pénétrer dans l'ensemble d'inverseur avec convertisseur.

*a Ouverture de connecteur MG

(e) A l'aide d'un grattoir, éliminer les résidus de pâte étanchéifiante de l'ensemble d'inverseur avec convertisseur.

REMARQUE:

• Il n'est pas nécessaire d'enlever les petites quantités de pâte étanchéifiante qui ne peuvent pas être facilement grattées.

  *a	Correct(e)	*b	Incorrect(e)
  *c	Largeur de la surface d'étanchéité	*d	Pâte étanchéifiante difficile à éliminer
  *e	Pâte étanchéifiante enlevée	*f	Pâte étanchéifiante restant sur toute la largeur de la surface d'étanchéité

• Veiller à utiliser le grattoir fourni avec le cache de dépose de pâte étanchéifiante.

CONSEIL:

Utiliser la petite extrémité du grattoir pour enlever la pâte étanchéifiante dans les petites zones comme les orifices de boulon.

(f) Enlever le ruban adhésif utilisé pour fixer le cache de dépose de pâte étanchéifiante puis éliminer toute trace de garniture d'étanchéité qui était sous le ruban adhésif.

(g) A l'aide d'un chiffon propre, nettoyer les surfaces d'étanchéité de l'ensemble d'inverseur avec convertisseur.

REMARQUE:

• Ne pas utiliser de l'air comprimé ou un aspirateur pour nettoyer les surfaces d'étanchéité de l'ensemble d'inverseur avec convertisseur.
• Ne pas utiliser de solvant sans résidus pour nettoyer les surfaces d'étanchéité de l'ensemble d'inverseur avec convertisseur.

(h) Déposer le cache de dépose de pâte étanchéifiante. REMARQUE: S'assurer que l'ensemble d'inverseur avec convertisseur est correctement orienté car, dans le cas contraire, la pâte étanchéifiante risque de pénétrer dans l'ensemble d'inverseur avec convertisseur lors de la dépose du cache de pâte étanchéifiante.

(i) S'assurer que l'ensemble d'inverseur avec convertisseur ne présente aucun corps étrangers.

11. DEPOSER LE KIT DE CONVERTISSEUR HV

REMARQUE:

• Ne pas toucher à la carte de circuit imprimé.
• Eviter tout contact entre l'ensemble d'inverseur avec convertisseur et des corps étrangers ou de l'eau.

(a) Placer l'ensemble d'inverseur avec convertisseur sur un support, comme indiqué sur le schéma. REMARQUE: S'assurer que l'ensemble d'inverseur avec convertisseur est correctement orienté.

(b) Déposer les 3 boulons (A) dans l'ordre indiqué sur le schéma.

	Boulon (A)
	Boulon (B)

(c) Déposer les 8 boulons (B).

(d) Débrancher le connecteur de kit de convertisseur HV et le placer comme indiqué sur le schéma. REMARQUE: S'assurer que le faisceau de câbles du connecteur est engagé sur le condenseur de filtre.

(e) Reposer les 2 boulons de pose de kit de convertisseur HV aux positions indiquées sur le schéma et les serrer en plusieurs fois pour détacher le kit de convertisseur HV de l'ensemble d'inverseur avec convertisseur. REMARQUE: Serrer les 2 boulons en plusieurs fois. Ne pas exercer de force excessive pour détacher le kit de convertisseur HV. Afin d'éviter que des corps étrangers ne pénètrent dans l'ensemble d'inverseur avec convertisseur, ne pas déposer les boulons.

(f) Maintenir les coins du kit de convertisseur HV et le déposer comme indiqué sur le schéma.

*a	Ne pas laisser le liquide de refroidissement (pour inverseur) entrer	*b	Tenir à cet endroit
	Déposer dans ce sens	-	-

ATTENTION:

• Comme il y a un passage de liquide de refroidissement sous le kit de convertisseur HV, veiller à ne pas répandre de liquide de refroidissement (pour inverseur) dans le condenseur de filtre ou dans les orifices sur le bord de l'ensemble d'inverseur avec convertisseur.
• Si du liquide de refroidissement (pour inverseur) se répand dans le condenseur de filtre ou les orifices sur le bord de l'ensemble d'inverseur avec convertisseur, ne pas réutiliser l'ensemble d'inverseur avec convertisseur.
• Si du liquide de refroidissement (pour inverseur) se répand sur une surface autre que les zones spécifiées, l'éliminer à l'aide d'un chiffon propre.

(g) Eliminer tout résidu métallique à l'aide de ruban adhésif ou équivalent des zones autour des orifices de boulon et des 2 positions où les boulons étaient posés pour détacher le kit de convertisseur HV.

*a Surface de contact de boulon *b Orifice de boulon

(h) A l'aide d'un grattoir, soulever le joint torique dans la position indiquée sur le schéma puis le déposer.

Déposer dans ce sens

ATTENTION:

• Lors de la dépose du joint torique, veiller à ne pas répandre de liquide de refroidissement (pour inverseur) dans le condenseur de filtre ou les orifices autour du bord de l'ensemble d'inverseur avec convertisseur.
• Si du liquide de refroidissement (pour inverseur) se répand dans le condenseur de filtre ou les orifices sur le bord de l'ensemble d'inverseur avec convertisseur, ne pas réutiliser l'ensemble d'inverseur avec convertisseur.
• Si du liquide de refroidissement (pour inverseur) se répand sur une surface autre qu'autour du condenseur de filtre ou des orifices sur le bord de l'ensemble d'inverseur avec convertisseur, l'éliminer à l'aide d'un chiffon propre.

(i) Nettoyer la rainure de joint torique de l'ensemble d'inverseur avec convertisseur.

REMARQUE:

S'assurer que la rainure de joint torique et le passage de liquide de refroidissement de l'ensemble d'inverseur avec convertisseur sont exempts de corps étrangers.
